。主要產品

· 剖分式軸承

· 滾針

滾輪滾針軸承-導軌滾輪軸承

導軌滾輪軸承，滾輪滾針軸承-具有較大的載荷，內部為滾針或者滾子結構，分為螺栓型和非螺栓型滾輪軸承。主要結構形式：

CZB公制軸承

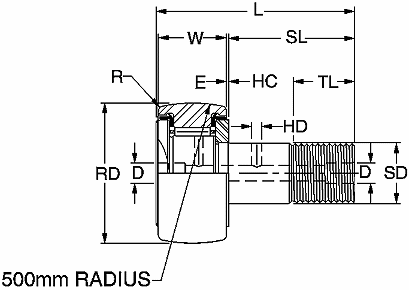

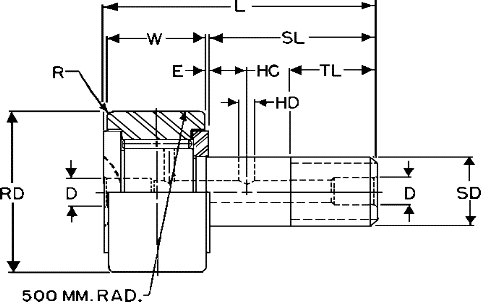

系列MCF?無密封圈，無保持器密珠型
系列MCF-S?有密封圈，無保持器密珠型
系列MCFR?無密封圈，有保持器型
系列MCFR-S?有密封圈，有保持器型

MCFR-S

無密封圈軸承編號(1)	有密封圈軸承編號(1)	外圈直徑 RD NOM. (2)	外圈寬 W +0.00 -0.12	心軸直徑 SD NOM.(3)	心軸長度 SL NOM.	總長 L NOM.	端蓋突出 E NOM.	螺紋	螺紋長度 TL NOM.	油孔		絞刀修整口 D NOM.	倒角半徑 R	更小夾緊直徑	更大夾緊力矩(4)	轉速極限(7)		支架孔內徑		負荷定額		重量
		外圈直徑 RD NOM. (2)	外圈寬 W +0.00 -0.12	心軸直徑 SD NOM.(3)	心軸長度 SL NOM.	總長 L NOM.	端蓋突出 E NOM.	螺紋	螺紋長度 TL NOM.	HC NOM.	HD NOM.	絞刀修整口 D NOM.	倒角半徑 R	更小夾緊直徑	更大夾緊力矩(4)	滑脂	油	mm		更大靜態定額 (5)	基本動態定額 (6)	重量
		mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	N.m	rpm	rpm	更小	更大	牛頓	牛頓	Kg
MCFR-13	MCFR-13-S	13	9	5	13	23	0.6	M5×0.8	7.5	--	--	3.1˙	0.3	9	2.2	20000	30000	5.000	5.012	1650	2060	0.010
MCFR-16 MCF-16	MCFR-16-S MCF -16-S	16	11	6	16	28	0.6	M6×1.0	9	--	--	4˙	0.3	11	3	19500 13000	25000 17000	6.000	6.012	2350 2350	3430 5790	0.018 0.019
MCFR-19 MCF-19	MCFR-19-S MCF-19-S	19	11	8	20	32	0.6	M8×1.25	11	--	--	4˙	0.3	13	8	15500 10500	20000 13500	8.000	8.015	4140 5100	3730 6670	0.028 0.029
MCFR-22 MCF-22	MCFR-22-S MCF-22-S	22	12	10	23	36	0.6	M10×1.0	12	--	--	4	0.5	15	15	13500 9000	17500 11500	10.000	10.015	6050 10400	5200 7850	0.043 0.044
MCFR-22A MCF-22A	MCFR-22-A-S MCF-22-A-S	22	12	10	23	36	0.6	M10×1.25	13	--	--	4	0.5	15	15	13500 9000	17500 11500	10.000	10.015	6050 10400	5200 7850	0.043 0.044
MCFR-26 MCF-26	MCFR-26-S MCF-26-S	26	12	10	23	36	0.6	M10×1.0	12	--	--	4	0.5	15	15	13500 9000	17500 11500	10.000	10.015	6050 10400	5200 7850	0.055 0.056
MCFR-26A MCF-26-A	MCFR-26-A-S MCF-26-A-S	26	12	10	23	36	0.6	M10×1.25	13	--	--	4	0.5	15	15	13500 9000	17500 11500	10.000	10.015	6050 10400	5200 7850	0.055 0.056
MCFR-30 MCF-30	MCFR-30-S MCF-30-S	30	14	12	25	40	0.6	M12×1.5	14	6	3	6	1	19	22	9600 6400	12500 8300	12.000	12.018	8050 15300	6860 11080	0.087 0.089
MCFR-32 MCF-32	MCFR-32-S MCF-32-S	32	14	12	25	40	0.6	M12×1.5	14	6	3	6	1	19	22	9600 6400	12500 8300	12.000	12.018	8050 15300	6860 11080	0.096 0.099
MCFR-35 MCF-35	MCFR-35-S MCF-35-S	35	18	16	32.5	52	0.8	M16×1.5	18	8	3	6	1	24	57	6300 4200	8000 5500	16.000	16.018	15900 28500	10890 16970	0.166 0.171
MCFR-40 MCF-40	MCFR-40-S MCF-40-S	40	20	18	36.5	58	0.8	M18×1.5	19	8	3	6	1.5	27	85	5000 3300	6400 4300	18.000	18.018	19800 32200	13340 19420	0.245 0.248
MCFR-40A MCF-40A	MCFR-40-A-S MCF-40-A-S	40	20	18	36.5	58	0.8	M18×1.5	20	10	3	6	1.5	27	85	5000 3300	6400 4300	18.000	18.018	19800 32200	13340 19420	0.245 0.248
MCFR-47 MCF-47	MCFR-47-S MCF-47-S	47	24	20	40.5	66	0.8	M20×1.5	21	9	4	8	1.5	30	118	3900 2600	5000 3400	20.000	20.021	29800 46700	17750 25690	0.387 0.393
MCFR-47A MCF-47A	MCFR-47-A-S MCF-47-A-S	47	24	20	40.5	66	0.8	M20×1.5	22	12	4	8	1.5	30	118	3900 2600	5000 3400	20.000	20.021	29800 46700	17750 25690	0.387 0.393
MCFR-52 MCF-52	MCFR-52-S MCF-52-S	52	24	20	40.5	66	0.8	M20×1.5	21	9	4	8	1.5	30	118	3900 2600	5000 3400	20.000	20.021	29800 46700	17750 25690	0.453 0.455
MCFR-52A MCF-52A	MCFR-52-A-S MCF-52-A-S	52	24	20	40.5	66	0.8	M20×1.5	22	12	4	8	1.5	30	118	3900 2600	5000 3400	20.000	20.021	29800 46700	17750 25690	0.453 0.455
MCFR-62 MCF-62	MCFR-62-S MCF-62-S	62	29	24	49.5	80	0.8	M24×1.5	25	11	4	8	1.5	38	216	3100 2100	4100 2700	24.000	24.021	46300 65400	26380 38840	0.801 0.810
MCFR-62A MCF-62A	MCFR-62-A-S MCF-62-A-S	62	29	24	49.5	80	0.8	M24×1.5	25	12	4	8	1.5	38	216	3100 2100	4100 2700	24.000	24.021	46300 65400	26380 38840	0.801 0.810
MCFR-72 MCF-72	MCFR-72-S MCF-72-S	72	29	24	49.5	80	0.8	M24×1.5	25	11	4	8	2	38	216	3100 2100	4100 2700	24.000	24.021	46300 65400	26380 38840	1.039 1.048
MCFR-72A MCF-72A	MCFR-72-A-S MCF-72-A-S	72	29	24	49.5	80	0.8	M24×1.5	25	12	4	8	2	38	216	3100 2100	4100 2700	24.000	24.021	46300 65400	26380 38840	1.039 1.048
MCFR-80 MCF-80	MCFR-80-S MCF-80-S	80	35	30	63	100	1	M30×1.5	32	15	4	8	2	51	441	2200 1500	2900 2000	30.000	30.021	87600 102300	46680 64140	1.621 1.642
MCFR-85 MCF-85	MCFR-85-S MCF-85-S	85	35	30	63	100	1	M30×1.5	32	15	4	8	2	51	441	2200 1500	2900 2000	30.000	30.021	87600 102300	46680 64140	1.793 1.814
MCFR-90 MCF-90	MCFR-90-S MCF-90-S	90	35	30	63	100	1	M30×1.5	32	15	4	8	2	51	441	2200 1500	2900 2000	30.000	30.021	87600 102300	46680 64140	1.981 2.002

(1) 標準型軸承滾輪外圈為圓弧形，如欲選用滾輪外圈為圓柱形時，須在後面加綴 "X" 。 <例> MCFR-35X ,MCF-35SX
(2) 滾輪外圈公差如下：
圓柱形外圈滾輪直徑，"RD"				圓弧形外圈滾輪直徑。"RD"				(3) 心軸直徑"SD"參照ISO公差 h7。				(4) 夾緊力矩是以無潤滑螺紋為準，如螺紋已潤滑過請用指示值的一半。 (5) 靜態負荷定額是以心軸強度或內部滾子所承受的分佈應力而訂的。 (6) 動靜負荷不可超過基本動態負荷定額的50% (7) 軸承的轉速極限因受負荷、潤滑方式，溫度和其它因素所影響，故很難精確的估算。本表所列數據是軸承在輕負荷且有充分潤滑下，僅供參考用。如滑脂潤滑則須時常添加滑脂。欲使軸承運轉時接近轉速極限，應先預作軸承實際的轉速試驗。
RD(NOM)		公差		RD(NOM)		公差		SD(NOM.)		公差
超過	包含	更大	更小	超過	包含	更大	更小	超過	包含	更大	更小
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
6	18	0	-0.008	6	120	0	-0.050	2	6	0	-0.012
18	30	0	-0.009					6	10	0	-0.015
30	50	0	-0.011					10	18	0	-0.018
50	80	0	-0.013					18	30	0	-0.021
80	120	0	-0.015

公制軸承

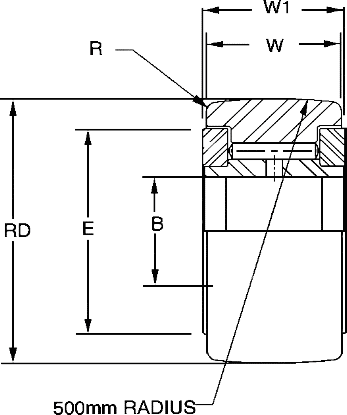

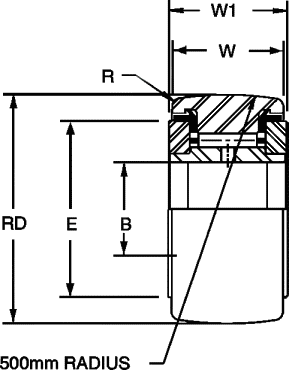

系列MCYR?無密封圈，無保持器密珠型
系列MCYR-S?有密封圈，無保持器密珠型
系列MCYRR?無密封圈，有保持器型
系列MCYRR-S?有密封圈，有保持器型

MCYR

MCYRR-S

無密封圈軸承編號(1)	有密封圈軸承編號(1)	軸承尺寸							安裝配合尺寸					轉速極限		負荷		MASS
		內孔直徑 B		外圈直徑 RD NOM.(2)	滾輪?度 W	全? W1		倒角半徑 R	心軸直徑(3)				夾緊直徑 E	轉速極限		負荷		MASS
									心軸直徑(3)					滑脂 (4)	油 (4)	更大靜態定額	基本動態定額 (5)	重量
									輕負荷鬆配合 g6		中負荷緩配合 h6
		更大	更小		+0.00 -0.12	更大	更小		輕負荷鬆配合 g6		中負荷緩配合 h6
		更大	更小		+0.00 -0.12	更大	更小		更大	更小	更大	更小	更小
		mm	mm		mm	mm	mm
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	rpm	rpm	牛頓	牛頓	kg
MCYRR-5 MCYR -5	MCYRR-5-S MCYR -5-S	5	4.992	16	11	12	11.82	0.3	4.996	4.988	5	4.992	11	19500 13000	25000 17000	3380 6900	3430 5790	0.011 0.014
MCYRR-6 MCYR -6	MCYRR-6-S MCYR -6-S	6	5.992	19	11	12	11.82	0.3	5.996	5.988	6	5.992	13	15500 10500	20000 13500	4090 8760	3730 6670	0.018 0.021
MCYRR-8 MCYR -8	MCYRR-8-S MCYR -8-S	8	7.992	24	14	15	14.82	0.5	7.995	7.986	8	7.991	16	12500 8400	16000 11000	6450 12600	5690 9610	0.040 0.043
MCYRR-10 MCYR -10	MCYRR-10-S MCYR -10-S	10	9.992	30	14	15	14.82	1	9.995	9.986	10	9.991	19	9600 6400	12500 8300	8050 15300	6860 11080	0.060 0.062
MCYRR-12 MCYR -12	MCYRR-12-S MCYR -12-S	12	11.992	32	14	15	14.82	1	11.994	11.983	12	11.989	21	8100 5400	10500 7000	9120 17400	7260 12060	0.067 0.069
MCYRR-15 MCYR -15	MCYRR-15-S MCYR -15-S	15	14.992	35	18	19	18.79	1	14.994	14.983	15	14.989	24	6300 4200	8200 5400	15900 28500	10890 16970	0.102 0.105
MCYRR-17 MCYR -17	MCYRR-17-S MCYR -17-S	17	16.992	40	20	21	20.79	1.5	16.994	16.983	17	16.989	27	4900 3300	6400 4300	19700 32200	13340 19420	0.150 0.153
MCYRR-20 MCYR -20	MCYRR-20-S MCYR -20-S	20	19.990	47	24	25	24.79	1.5	19.993	19.980	20	19.987	30	3900 2600	5000 3400	29800 48000	17750 25690	0.252 0.255
MCYRR-25 MCYR -25	MCYRR-25-S MCYR -25-S	25	24.990	52	24	25	24.79	1.5	24.993	24.980	25	24.987	36	3300 2200	4300 2900	34900 58700	19120 28440	0.278 0.284
MCYRR-30 MCYR -30	MCYRR-30-S MCYR -30-S	30	29.990	62	28	29	28.79	1.5	29.993	29.980	30	29.987	44	2500 1700	3200 2200	54300 89000	28340 41480	0.465 0.476
MCYRR-35 MCYR -35	MCYRR-35-S MCYR -35-S	35	34.998	72	28	29	28.79	2	34.991	34.975	35	34.984	52	2200 1500	2800 1900	60900 100000	32460 47370	0.636 0.649
MCYRR-40 MCYR -40	MCYRR-40-S MCYR -40-S	40	39.988	80	30	32	31.75	2	39.991	39.975	40	39.984	58	1900 1300	2400 1700	78700 123000	41480 58350	0.825 0.845
MCYRR-45 MCYR -45	MCYRR-45-S MCYR -45-S	45	44.988	85	30	32	31.75	2	44.991	44.975	45	44.984	63	1800 1200	2300 1500	84100 136000	42760 61490	0.901 0.924
MCYRR-50 MCYR -50	MCYRR-50-S MCYR -50-S	50	49.988	90	30	32	31.75	2	49.991	49.975	50	49.984	68	1600 1100	2000 1400	94800 148000	45600 64330	0.960 0.984
(1) 標準型軸承滾輪外圈為圓弧形，如欲選用滾輪外圈為圓柱形時，須在後面加綴 "X"。 <例> MCYRR-15-X 或 MCYR-15-SX
(2) 滾輪外圈公差如下：
圓柱形外圈滾輪直徑，"RD"					圓弧形外圈滾輪直徑。"RD"									(3) 緊配合且重負荷，請參照ISO公差j6 (4) 軸承的轉速極限因受負荷、潤滑方式，溫度和其它因素所影響，故很難精確的估算。本表所列數據是軸承在輕負荷且有充分潤滑下，僅供參考用。如滑脂潤滑則須時常添加滑脂。欲使軸承運轉時接近轉速極限，應先預作軸承實際的轉速試驗。 (5) 靜態負荷定額是以心軸強度或內部滾子所承受的分佈應力而訂的。
RD(NOM)		公差			RD(NOM)		公差
超過	包含	更大	更小		超過	包含	更大	更小
mm	mm	mm	mm		mm	mm	mm	mm
6	18	0	-0.008		6	120	0	-0.050
18	30	0	-0.009
30	50	0	-0.011
50	80	0	-0.013
80	120	0	-0.015

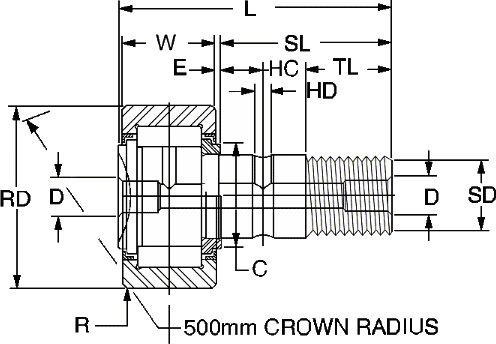

CZB公制軸承

系列MCFD?有防塵蓋
無保持器
雙滾子型

MCFD

軸承編號 NO.	外圈直徑 RD NOM.(1)	外圈寬W +0.00 -0.12	心軸直徑 SD NOM.	心軸長度 SL NOM.	總長 L NOM.	端蓋突出 E NOM.	螺紋	螺紋長度 TL NOM.	油孔		滑脂咀口 D
	外圈直徑 RD NOM.(1)	外圈寬W +0.00 -0.12	心軸直徑 SD NOM.	心軸長度 SL NOM.	總長 L NOM.	端蓋突出 E NOM.	螺紋	螺紋長度 TL NOM.	HC NOM.	HD NOM.	滑脂咀口 D
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
MCFD-35	35	18	16	32.5	52	0.8	M16×1.5	17	8	3	6
MCFD-40	40	20	18	36.5	58	0.8	M18×1.5	19	8	3	6
MCFD-47	47	24	20	40.5	66	0.8	M20×1.5	21	9	4	8
MCFD-52	52	24	20	40.5	66	0.8	M20×1.5	21	9	4	8
MCFD-62	62	29	24	49.5	80	0.8	M24×1.5	25	11	4	8
MCFD-72	72	29	24	49.5	80	0.8	M24×1.5	25	11	4	8
MCFD-80	80	35	30	63.0	100	1.0	M30×1.5	32	15	4	8
MCFD-90	90	35	30	63.0	100	1.0	M30×1.5	32	15	4	8

軸承編號 NO.	倒角半徑 R MIN.	更小夾緊直徑 C	更大夾緊力矩 (3) MAX.	轉速極限 (2)		支架孔內徑		負荷定額(牛頓)				重量
	倒角半徑 R MIN.	更小夾緊直徑 C	更大夾緊力矩 (3) MAX.	滑脂	油	mm		ISO負荷		滾道容許負荷		重量
	mm	mm	NOM.	rpm	rpm	MIN.	MAX.	動態	靜態	動態	靜態	Kg
MCFD-35	0.6	21	57	6500	8500	16.000	16.018	23000	27000	16000	18000	.165
MCFD-40	1.0	23	85	5500	7200	18.000	18.018	25000	31000	18000	22000	.242
MCFD-47	1.0	27	118	4200	5500	20.000	20.021	38000	48000	27000	32000	.380
MCFD-52	1.0	21	118	3400	4400	20.000	20.021	42000	57000	30000	35000	.450
MCFD-62	1.0	38	216	2600	3400	24.000	24.021	58000	76000	41000	48000	.795
MCFD-72	1.1	44	216	2100	2700	24.000	24.021	64000	89000	46000	57000	1.010
MCFD-80	1.1	47	441	1800	2300	30.000	30.021	94000	129000	67000	91000	1.540
MCFD-90	1.1	47	441	1800	2300	30.000	30.021	94000	129000	67000	101000	1.960

(1) 標準型軸承滾輪外圈為圓弧形，如欲選用滾輪外圈為圓柱形時，須在後面加綴 "X" 。 <例> MCFD-35-X
(2) 軸承的轉速極限因受負荷、潤滑方式，溫度和其它因素所影響，故很難精確的估算。本表所列數據是軸承
在輕負荷且有充分潤滑下，僅供參考用。如是滑脂潤滑則需時常添加滑脂。欲使軸承運轉時接近轉速極限，
應事先預作軸承實際的轉速試驗。
(3) 夾緊力矩是以無潤滑螺紋為準，如螺紋已潤滑過請用指示值的一半。
(4) 滾輪外圈公差表如下：

圓柱形外圈滾輪直徑，"RD"				圓弧形外圈滾輪直徑。"RD"				心軸直徑。"SD"
RD(NOM)		公差		RD(NOM)		公差		SD(NOM.)		公差
超過	包含	更大	更小	超過	包含	更大	更小	超過	包含	更大	更小
mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
30	50	0	-0.011	30	120	0	-0.050	10	18	0	-0.018
50	80	0	-0.013					18	30	0	-0.021
80	120	0	-0.015

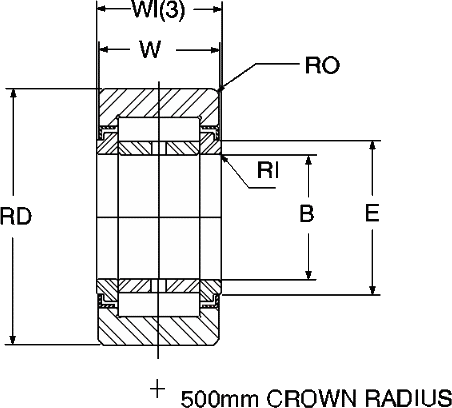

MCYRD 公制軸承

系列MCYRD?有防塵蓋
無保持器
雙滾子型

MCYRD

軸承編號 NO.	內孔直徑 B		外圈直徑 RD (1)	?度 W +0.00 -0.12	全?WI		倒角高度		墊圈直徑 E	負荷定額 (牛頓)				轉速極限 (2)	重量
	更大	更小	外圈直徑 RD (1)	?度 W +0.00 -0.12	更大	更小	Ro	Ri	NOM.	ISO負荷		滾道容許負荷		轉速極限 (2)	重量
	mm	mm	mm	mm	mm	mm	mm	mm	mm	動態	靜態	動態	靜態	rpm	Kg
MCYRD-15	15	14.992	35	18	19	18.79	0.6	0.3	20	23000	27000	16000	18000	6500	0.099
MCYRD-17	17	16.992	40	20	21	20.79	1.0	0.3	22	25000	31000	18000	22000	5500	0.147
MCYRD-20	20	19.990	47	24	25	24.79	1.0	0.3	27	38000	48000	27000	32000	4200	0.245
MCYRD-25	25	24.990	52	24	25	24.79	1.0	0.3	31	42000	57000	30000	35000	3400	0.281
MCYRD-30	30	29.990	62	28	29	28.79	1.0	0.3	38	58000	76000	41000	47000	2600	0.465
MCYRD-35	35	34.988	72	28	29	28.79	1.1	0.6	44	64000	89000	46000	57000	2100	0.630
MCYRD-40	40	39.988	80	30	32	31.75	1.1	0.6	51	89000	130000	64000	71000	1600	0.816
MCYRD-45	45	44.988	85	30	32	31.75	1.1	0.6	55	94000	143000	67000	72000	1400	0.883
MCYRD-50	50	49.988	90	30	32	31.75	1.1	0.6	60	99000	156000	71000	77000	1300	0.950

(1) 標準型軸承滾輪外圈為圓弧形，如欲選用滾輪外圈為圓柱形時，須在後面加綴 "X" 。 <例> MCYRD-15-X
(2) 軸承的轉速極限因受負荷、潤滑方式，溫度和其它因素所影響，故很難精確的估算。本表所列數據是軸承
在輕負荷且有充分潤滑下，僅供參考用。如是滑脂潤滑則需時常添加滑脂。欲使軸承運轉時接近轉速極限
，應事先預作軸承實際的轉速試驗。
(3) 正向夾緊超過端蓋時需於安裝後再行確認端蓋是否能適當運轉。
(4) 滾輪外圈公差表如下：

圓柱形外圈滾輪直徑，"RD"				圓弧形外圈滾輪直徑。"RD"
RD(NOM)		公差		RD(NOM)		公差
超過	包含	更大	更小	超過	包含	更大	更小
mm	mm	mm	mm	mm	mm	mm	mm
6	18	0	-0.008	6	120	0	-0.050
18	30	0	-0.009
30	50	0	-0.011
50	80	0	-0.013
80	120	0	-0.015

CZB公制軸承

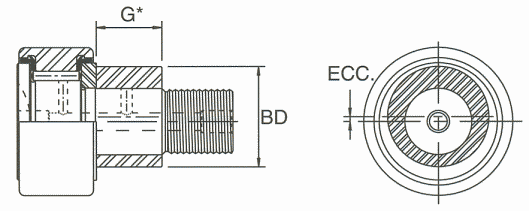

偏心環CZB軸承

偏心環 CZB 軸承
(其他規格尺寸請參照前列表格)

基本軸承編號	G*	BD		偏心度	支架孔內徑
	+0.05 -0.15	mm		偏心度	+0.025 -0.000
	mm	更小	更大	mm	mm
16	7	8.964	9.000	0.5	9.050
19	9	10.957	11.000	0.5	11.050
22	10	12.957	13.000	0.5	13.050
22A	10	12.957	13.000	0.5	13.050
26	10	12.957	13.000	0.5	13.050
26A	10	12.957	13.000	0.5	13.050
30	11	14.957	15.000	0.5	15.050
32	11	14.957	15.000	0.5	15.050
35	14	19.948	20.000	1.0	20.050
40	16	21.948	22.000	1.0	22.050
40A	16	21.948	22.000	1.0	22.050
47	18	23.948	24.000	1.0	24.050
47A	18	23.948	24.000	1.0	24.050
52	18	23.948	24.000	1.0	24.050
52A	18	23.948	24.000	1.0	24.050
62	22	27.948	28.000	1.0	28.050
62A	22	27.948	28.000	1.0	28.050
72	22	27.948	28.000	1.0	28.050
72A	22	27.948	28.000	1.0	28.050
80	29	34.938	35.000	1.5	35.050
85	29	34.938	35.000	1.5	35.050
90	29	34.938	35.000	1.5	35.050

*為了緊固安全起見，架的厚度需要比G的尺寸大0.3mm。

互換對照表
無密封圈公制系列
CZB凸輪軛軸承
有保持器型和無保持器密珠型

CZB CZB CZB		CZB CZB		McCZB
保持器型	無保持器密珠型	保持器型	無保持器密珠型	保持器型	無保持器密珠型
NATR -5	NATV- 5	NART- 5R	NART- 5VR	MCYRR- 5	MCYR- 5
NATR- 6	NATV- 6	NART- 6R	NART- 6VR	MCYRR- 6	MCYR-6
NATR- 8	NATV- 8	NART- 8R	NART- 8VR	MCYRR- 8	MCYR- 8
NATR-10	NATV-10	NART-10R	NART-10VR	MCYRR-10	MCYR-10
NATR-12	NATV-12	NART-12R	NART-12VR	MCYRR-12	MCYR-12
NATR-15	NATV-15	NART-15R	NART-15VR	MCYRR-15	MCYR-15
NATR-17	NATV-17	NART-17R	NART-17VR	MCYRR-17	MCYR-17
NATR-20	NATV-20	NART-20R	NART-20VR	MCYRR-20	MCYR-20
NATR-25	NATV-25	NART-25R	NART-25VR	MCYRR-25	MCYR-25
NATR-30	NATV-30	NATR-30R	NART-30VR	MCYRR-30	MCYR-30
NATR-35	NATV-35	NART-35R	NART-35VR	MCYRR-35	MCYR-35
NATR-40	NATV-40	NART-40R	NART-40VR	MCYRR-40	MCYR-40
NATR-45	---------	NART-45R	NART-45VR	MCYRR-45	MCYR-45
NATR-50	NATV-50	NART-50R	NART-50VR	MCYRR-50	MCYR-50

互換對照表
無密封圈公制系列凸輪從動軸承
有保持器型和無保持器密珠型

CZB CZB CZB		CZB CZB		McCZB
保持器型	無保持器密珠型	保持器型	無保持器密珠型	保持器型	無保持器密珠型
------------	------------	CF5	------------	MCFR-13
KR-16	KRV-16	CF6R	CF6VR	MCFR-16	MCF-16
KR-19	KRV-19	CF8R	CF8VR	MCFR-19	MCF-19
KR-22	KRV-22	------------	------------	MCFR-22	MCF-22
------------	------------	CF10R	CF10VR	MCFR-22A	MCF-22A
KR-26	KRV-26	------------	------------	MCFR-26	MCF-26
------------	------------	CF10-1R	CF10-1VR	MCFR-26A	MCF-26A
KR-30	KRV-30	CF12R	VF12VR	MCFR-30	MCF-30
KR-32	KRV-32	CF12-1R	CF12-1VR	MCFR-32	MCF-32
KR-35	KRV-35	CF16R	CF16VR	MCFR-35	MCF-35
KR-40	KRV-40	------------	------------	MCFR-40	MCF-40
------------	------------	CF18R	CF18VR	MCFR-40A	MCF-40A
KR-47	KRV-47	------------	------------	MCFR-47	MCF-47
------------	------------	CF20-1R	CF20-1VR	MCFR-47A	MCF-47A
KR-52	KRV-52	------------	------------	MCFR-52	MCF-52
------------	------------	CF20R	CF20VR	MCFR-52A	MCF-52A
KR-62	KRV-62	------------	------------	MCFR-62	MCF-62
------------	------------	CF24R	CF24VR	MCFR-62A	MCF-62A
KR-72	KRV-72	------------	------------	MCFR-72	MCF-72
------------	------------	CF24-1R	CF24-1VR	MCFR-72A	MCF-72A
KR-80	KRV-80	CF30R	CF30VR	MCFR-80	MCF-80
KR-85	------------	CF30-1R	CF30-1VR	MCFR-85	MCF-85
KR-90	KRV-90	CF30-2R	CF30-2VR	MCFR-90	MCF-90

互換對照表 ------- 重負荷型
有防塵蓋公制系列
無保持器、雙滾子型

重負荷凸輪從動軸承		重負荷滾子從動軸承
McCZB	CZB CZB CZB	McCZB	CZB CZB	CZB
MCFD-35	NUKR-35	MCYRD-15	NUTR-15	NUTR-202
MCFD-40	NUKR-40	MCYRD-17	NUTR-17	NUTR-203
MCFD-47	NUKR-47	MCYRD-20	NUTR-20	NUTR-204
MCFD-52	NUKR-52	MCYRD-25	NUTR-25	NUTR-205
MCFD-62	NUKR-62	MCYRD-30	NUTR-30	NUTR-206
MCFD-72	NUKR-72	MCYRD-35	NUTR-35	NUTR-207
MCFD-80	NUKR-80	MCYRD-40	NUTR-40	NUTR-208
MCFD-90	NUKR-90	MCYRD-45	NUTR-45	NUTR-209
		MCYRD-50	NUTR-50	NUTR-210

其它凸輪從動軸承和凸輪軛軸承編號

可選用部份	McCZB	CZB CZB	CZB	CZB	CZB
密封圈	加後綴 " S "	加後綴 " PP "	加後綴 " UU "	加後綴 " UU "	加後綴 " LL "
圓柱外徑	加後綴 " X "	加後綴 " X "	去除後綴 " R "	去除後綴 " R "	加後綴 " X "
六角孔	加後綴 " B "	加後綴 " SK "	加後綴 " A "	加後綴 " B "	加後綴 " H "
偏心環	加後綴 " E "	加後綴 " E "	------------	加後綴 " E "	------------

軸承代號 結構特點
KR 有保持架后綴“X”表示為圓柱形外表面，例如：KR16 X
KR.. PP 有保持架帶密封圈
KRV 滿裝滾針
KRV..PP　滿裝滾針帶密封圈
NUKR 滿裝圓柱滾子
NUKRE 滿裝圓柱滾子帶偏心套
CR 英制有保持架
CR ..UU 英制有保持架帶密封圈
CRV... 英制無保持架
CRV...UU 英制無保持架帶密封圈

CRY...V
CRY...VUU

KRE 表示帶偏心套，有保持架

KRVE 表示帶偏心套，滿裝型

一、無軸向引導

軸承代號 結構特點
RSTO 外圈無擋邊、有保持架、弧形滾面
RSTO..X 無密封、無內圈柱形滾面
STO 外圈無擋邊、有保持架、　弧形滾面
STO..X 雙面密封、無內圈柱形滾面
RNA22..2RS 外圈雙擋邊、有保持架、弧形滾面
RNA22..2RS X　雙面密封、有內圈柱形滾面
NA22..2RS 外圈雙擋邊、有保持架弧形滾面
NA22..2RS X 雙面密封、有內圈柱形滾面

二、有軸向引導

軸承代號 結構特點
NATR 有保持架有內圈弧形滾面或柱形滾面
NATR..PP 有保持架有內圈弧形滾面或柱形滾面
NATV 滿裝滾針有內圈弧形滾面或柱形滾面
NATV..PP 滿裝滾針有內圈弧形滾面或柱形滾面
NUTR 滿裝圓柱滾子有內圈弧形滾面
NUTR..X 滿裝圓柱滾子有內圈柱形滾
型
號
(mm ) 無密封圓筒外輪 CF5 CF6 CF8 CF10 CF10-1 CF12 CF12-1 CF16 CF18 CF20 CF20-1 CF24 CF24-1 CF30 CF30-1 CF30-2
球面外輪 CF5R CF6R CF8R CF10R CF10-1R CF12R CF12-1R CF16R CF18R CF20R CF20-1R CF24R CF24-1R CF30R CF30-1R CF30-2R
有密封圓筒外輪 CF
5UU CF
6UU CF
8UU CF
10UU CF
10-1UU CF
12UU CF
12-1UU CF
16UU CF
18UU CF
20UU CF
20-1UU CF
24UU CF
24-1UU CF
30UU CF
30-1UU CF
30-2UU
球面外輪 CF
5UUR CF
6UUR CF
8UUR CF
10UUR CF 10-1UUR CF
12UUR CF 12-1UUR CF
16UUR CF
18UUR CF
20UUR CF 20-1UUR CF
24UUR CF 24-1UUR CF
30UUR CF 30-1UUR CF 30-2UUR

曲線滾輪的螺栓作滾道的部位是經過淬火的。為避免應力集中，滾輪的厚壁外圈外表面為弧面形。曲線滾輪有帶單、雙密封圈、不帶密封圈、帶密封環的各種規格的型號。帶密封圈存儲潤滑脂空間大、提供長久性潤滑，并延長潤滑間隔。密封圈材質為N220或聚四氟乙烯，其運轉溫度范圍分別為-30°C至+100°C或-30°C至+180°C 。密裝式的曲線滾輪它可承受較重的載荷但轉速較低，且必須經常再潤滑。

支承滾輪具有厚壁外圈，利用這種外圈，滾輪可以直接在滾道上滾動，并可以承受大的負荷。VG－支承滾輪有壓力滾輪、偏心滾輪、搖桿滾輪。滾輪的外徑為圓柱形或球形。利用球形外圈可以使安裝時傾斜位置得到補償。

RSTO及STO型支承滾輪

YF-系列支承滾輪RSTO型不帶內圈，支承滾輪可直接在作為滾道的經淬火的軸上運轉。STO型帶內圈，內圈和外圈及與其配合的滾針保持架組件可分別安裝。由于RSTO及STO型支承滾輪不帶擋邊及端面擋圈，安裝時必須有軸向引導，其引導表面至少是經過精密車加工。

RNA22...2RS,NA22...2RS型支承滾輪

這種滾輪的直徑尺寸與STO系列滾輪相同。只是它們稍寬一些，雙面密封結構使其不需要維護，使用溫度范圍為-20℃－120℃。在安裝不帶內圈的RNA22...2RS系列支承滾輪時應注意不要損傷密封圈。外圈需要端面引導。

NATR及NATR...PP型支承滾輪

NATR系列支承滾輪包括外圈、內圈、滾針保持架組件及壓入并固定在內圈兩側的擋圈。NATR...PP系列還附加密封環。這種支承滾輪具有大的潤滑脂貯存空間，可以長期使用而不必加脂。

NATV及NATV...PP型支承滾輪

NATV系列支承滾輪與NATR系列支承滾輪基本相同，唯一區別是NATV系列為滿裝滾針型。因此它可以在低速下承受較重載荷，但必須注意經常潤滑。NATV...PP系列為帶密封的結構。

NUTR型支承滾輪

NUTR 系列支承滾輪為雙列滿裝滾子軸承，外圈由擋邊引導。軸承的全部零件由壓入外圈內的密封罩形成一種完整的單元，密封罩與止推擋圈一起組成了高效的間隙密封。這種支承滾輪可以承受非常重的載荷，由于滾動體的軸向引導，即使在高速情況下也可承受沖擊性的軸向載荷。

公差

CZB－支承滾輪曲線滾輪的尺寸、形狀及旋轉精度通常情況下為P0級。帶園弧形外徑的支承滾輪曲線滾輪外徑公差為0／-0.05mm，NATR、NATV、NUTR軸承寬度公差為h12,曲線滾輪螺柱直徑公差h7。

可調心性

帶圓柱形外徑的支承滾輪可調心性很小。在低負荷時，它約為3-4'，在中等到高負荷時為5-7'。帶圓弧形外徑的支承滾輪可調心性為15-20'。當有較大的角度誤差時，按負荷的大小而存在顯著的邊緣應力，它將降低軸承的壽命。

KR及KR...PP型曲線滾輪

在KR、KR...PP曲線滾輪內，滾針是有保持架引導，而外圈則經由螺栓上的擋圈軸向引導。適用于重載荷和中轉速。由于軸承內部有較多的貯脂空間，所以潤滑周期得到延長。KR...PP曲線滾輪為帶接觸式密封結構。使用溫度為-30℃-100℃。

KR及KR...PP型曲線滾輪

KRV及KRV...PP型曲線滾輪KRV and KRV...PP type curve rollers
KRV、KRV...PP曲線滾輪和KR、KR...PP曲線滾輪結構相同，僅是它們是滿裝滾針軸承。它們可以承受較重的載荷及較低的轉速。且必須經常加潤滑脂。

NUKR 曲線滾輪

這種系列曲線滾輪是雙列滿裝滾子結構。象圓柱子滾子軸承一樣具有外圈由滾動體作軸向引導壓入外圈的罩殼和擋邊臺階組成高效果的間隙密封。
這種曲線滾輪能承受特別高的負荷，還有由于受滾子的軸向引導也可承受沖擊性的軸向負荷。

KRE、KRE...PP、KREV、KREV...PP、NUKRE型曲線滾輪

全部型號的曲線滾輪都可帶偏心套供應。滾輪可以通過螺栓端面的槽進行調節。在螺栓端面標記“HSB”處表示偏心套的更高點。加潤滑脂可以通過螺栓兩端進行。

RSTO及STO型支承滾輪

RNA22...2RS,NA22...2RS型支承滾輪

NATR及NATR...PP型支承滾輪

NATR系列支承滾輪包括外圈、內圈、滾針保持架組件及壓入并固定在內圈兩側的擋圈。NATR...PP系列還附加密封環。這種支承滾輪具有大的潤滑脂貯存空間，可以長期使用而不必加脂。

NATV及NATV...PP型支承滾輪

NUTR型支承滾輪

公差

YF－支承滾輪曲線滾輪的尺寸、形狀及旋轉精度通常情況下為P0級。帶園弧形外徑的支承滾輪曲線滾輪外徑公差為0／-0.05mm，NATR、NATV、NUTR軸承寬度公差為h12,曲線滾輪螺柱直徑公差h7。

可調心性

KR及KR...PP型曲線滾輪

KRV及KRV...PP型曲線滾輪KRV and KRV...PP type curve rollers

KRV、KRV...PP曲線滾輪和KR、KR...PP曲線滾輪結構相同，僅是它們是滿裝滾針軸承。它們可以承受較重的載荷及較低的轉速。且必須經常加潤滑脂。

NUKR 曲線滾輪

這種系列曲線滾輪是雙列滿裝滾子結構。象圓柱子滾子軸承一樣具有外圈由滾動體作軸向引導壓入外圈的罩殼和擋邊臺階組成高效果的間隙密封。

這種曲線滾輪能承受特別高的負荷，還有由于受滾子的軸向引導也可承受沖擊性的軸向負荷。

KRE、KRE...PP、KREV、KREV...PP、NUKRE型曲線滾輪

地　　址：江蘇省常州武進區牛塘工業區 電話: 0519-81855361 傳真： 0519-86305255 Email：yfbearing@sohu.com

產品導航:滾輪軸承,支承滾輪軸承,曲線滾輪軸承,英制滾輪軸承,螺栓滾輪軸承,單向滾針軸承,汽車水泵軸承,滾輪滾針軸承,單向離合器,超越離合器,汽車水泵軸連軸承,推力滾針軸承,平面滾針軸承,沖壓外圈滾針軸承,實體套圈滾針軸承,凸輪軸承,組合軸承,圓柱滾子軸承,滾針保持架,支撐滾輪軸承,滾針軸承,復合滾輪軸承,直線軸承
